1. Cửa nhôm panoramic – Khi kỹ thuật là nền tảng cho sự tinh tế
Cửa panoramic không chỉ là “cánh cửa mở rộng tầm nhìn”, mà là một hệ thống kỹ thuật phức tạp được kết hợp từ nhiều lĩnh vực:https://bari.vn/san-pham/cua-nhom-panoramic-khong-chi-la-cua-day-la-cach-tao-khong-gian-song-mo-vo-cuc/
-
Kỹ thuật vật liệu
-
Cơ khí chính xác
-
Thiết kế công nghiệp
-
Kết cấu công trình
-
Công nghệ xử lý bề mặt
-
Và ngày nay, còn có cả công nghệ tự động hóa và điều khiển thông minh.
Mỗi bộ cửa panoramic chính là một “tác phẩm kỹ thuật” thu nhỏ, và hiểu rõ cấu trúc của nó sẽ giúp chủ đầu tư, kiến trúc sư và đơn vị thi công lựa chọn – sử dụng – bảo trì một cách chính xác và hiệu quả nhất.

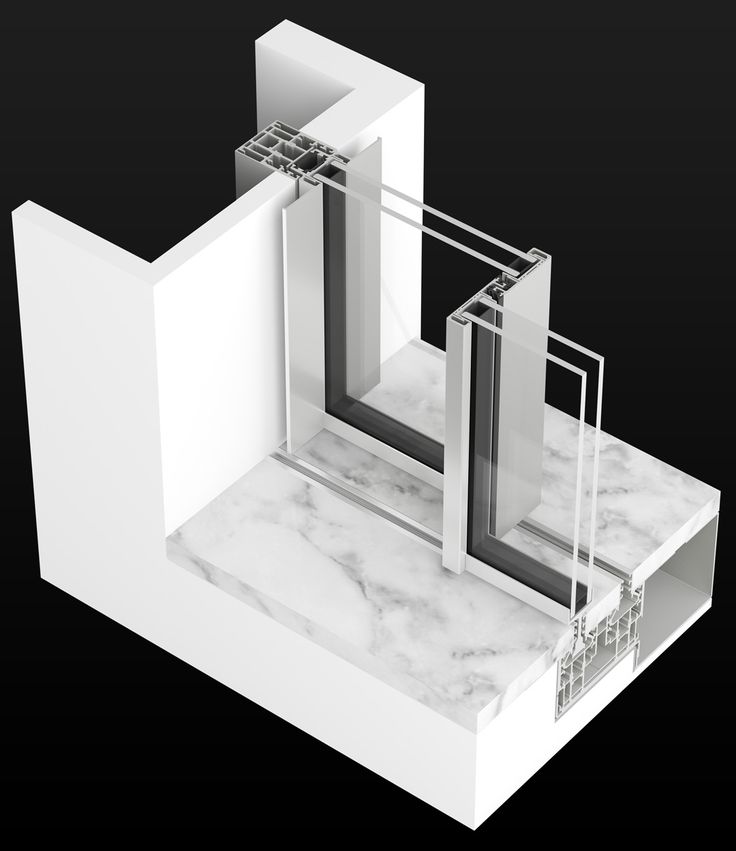

2. Phân tích cấu tạo từng thành phần cửa panoramic
Một hệ cửa panoramic hiện đại được cấu tạo từ nhiều thành phần phối hợp với nhau – dưới đây là phân tích chi tiết từng bộ phận:
. Khung nhôm định hình (Aluminum Profile)
✅ Vai trò:
-
Là “bộ xương chính” của cửa, định hình kết cấu và liên kết toàn bộ hệ thống.
✅ Yêu cầu kỹ thuật:
-
Nhôm hợp kim 6063-T5 hoặc T6, độ dày từ 1.6 – 2.2mm (các vị trí trọng yếu lên tới 3mm).
-
Cấu trúc profile gồm nhiều khoang rỗng, giúp tăng độ cứng, giảm truyền nhiệt, đồng thời giúp hệ gioăng kín khít hơn.
-
Mặt cắt tối giản, giảm tối đa tiết diện khung để tăng diện tích kính và hiệu ứng toàn cảnh.
✅ Công nghệ xử lý bề mặt:
-
Anod hóa (anodized): tạo lớp oxit bảo vệ siêu bền, chống ăn mòn.
-
Phủ sơn tĩnh điện: bám màu đẹp, đa dạng, chống phai màu.
-
Sơn PVDF hoặc fluorocarbon: cao cấp nhất, dùng cho công trình ven biển hoặc tiếp xúc ánh nắng mạnh.
. Kính toàn cảnh (Full-size Glass Panel)https://bari.vn/san-pham/so-sanh-cua-nhom-panoramic-va-cac-loai-cua-kinh-nhom-truyen-thong/
✅ Đặc điểm:
-
Là phần chiếm tỷ lệ lớn nhất trong cửa panoramic – thường từ 80–90% diện tích cánh.
-
Loại kính sử dụng:
-
Kính cường lực đơn: dày 10–12mm
-
Kính hộp 2 lớp: 5-9-5 hoặc 6-12-6, có thể tích hợp Low-E, dán an toàn, phản quang
-
Kính 3 lớp: dùng cho công trình cần cách âm cách nhiệt cực cao
-
✅ Kỹ thuật bo mép – mài cạnh – khoan lỗ:
-
Phải đảm bảo độ chính xác tuyệt đối để lắp khớp với khung và phụ kiện.
-
Các mép kính đều được mài xiết – đánh bóng – ép gioăng định hình, đảm bảo độ an toàn khi vận hành.
. Hệ ray âm sàn / ray phẳng sàn
✅ Chức năng:
-
Là đường dẫn chuyển động cho cánh cửa trượt, đồng thời chịu tải toàn bộ hệ kính nặng lên tới hàng trăm kg.
✅ Cấu trúc:
-
Ray 2 rãnh, 3 rãnh hoặc nhiều hơn tùy số lượng cánh trượt.
-
Chất liệu: nhôm đúc, hợp kim hoặc inox. Có tích hợp ống thoát nước ngầm, gờ chống tràn.
✅ Tiêu chuẩn kỹ thuật:
-
Độ cao ray từ 5 – 15mm (âm hoàn toàn hoặc gần phẳng sàn).
-
Khả năng chịu tải trọng 1600kg/cánh.
-
Độ nghiêng thoát nước từ 0.5 – 1.5%.
. Hệ phụ kiện: Tay nắm – bánh xe – chốt an toàn – khóa
✅ Bánh xe trượt (Sliding Rollers):
-
Chịu lực lên tới 1600kg.
-
Có loại bánh đôi – bánh inox – bánh POM chịu mài mòn cao.
-
Một số dòng cao cấp tích hợp bánh xe tự chỉnh cao độ, bánh xe giảm chấn, chống rung.
✅ Khóa – chốt:
-
Khóa âm sàn, chốt ẩn, khóa từ thông minh hoặc điện tử.
-
Phổ biến với các dòng khóa tay ẩn (flush handle), bản lề tự động hóa.
. Gioăng & vật tư kín khít
✅ Chức năng:
-
Làm kín các khe hở giữa cánh – khung – kính, đảm bảo cách âm, chống nước, chống bụi.
✅ Chất liệu:
-
EPDM cao su tổng hợp, bền trên 10 năm, chịu nhiệt -60 đến +120°C
-
TPV, TPE, silicone kỹ thuật cho các dòng cửa cao cấp.
✅ Hệ gioăng thường có:
-
Gioăng kép ở khung và cánh
-
Ron lông chống bụi tại ray
-
Ron đệm kính ép khít quanh khung
3. Vật liệu sử dụng trong cửa panoramic – Chuẩn quốc tế cho công trình cao cấphttps://bari.vn/san-pham/cua-nhom-panoramic-giai-phap-toi-uu-cho-khong-gian-song-hien-dai/
Vật liệu là yếu tố cốt lõi tạo nên chất lượng của bất kỳ hệ cửa nào. Với cửa nhôm panoramic, mỗi thành phần đều được lựa chọn và chế tạo theo những tiêu chuẩn khắt khe của ngành xây dựng quốc tế, đặc biệt là những thị trường phát triển như châu Âu, Mỹ và Nhật Bản.
. Nhôm định hình – Tiêu chuẩn 6063-T5/T6
Nhôm 6063-T5 là loại hợp kim nhôm–magie–silic chuyên dụng cho ngành kiến trúc, nổi bật nhờ:
-
Tỷ lệ magie phù hợp (0.45–0.9%) giúp tăng cường độ bền kéo.
-
Khả năng chống oxy hóa và ăn mòn cao, kể cả ở môi trường muối biển.
-
Độ cứng sau xử lý nhiệt đạt từ 68–75 Brinell.
-
Dễ tạo hình, cắt CNC chính xác, phù hợp với profile thanh mảnh.
👉 Với cửa panoramic, loại nhôm này đảm bảo vừa chịu tải trọng kính lớn vừa giữ độ mỏng thẩm mỹ.
. Kính kiến trúc cao cấp – Tiêu chuẩn EN 1279 & ASTM C1048
Các loại kính được sử dụng:
-
Kính cường lực đơn (tempered): chịu lực gấp 4–5 lần kính thường.
-
Kính dán an toàn (laminated): lớp film PVB ở giữa giữ kính không vỡ vụn khi chịu va đập.
-
Kính hộp 2–3 lớp: cách âm – cách nhiệt – chống tia UV.
-
Kính Low-E / Solar control: giảm hấp thụ nhiệt, chống chói.
💡 Tiêu chuẩn chất lượng:
-
Châu Âu: EN 12150, EN 14449, EN 1279
-
Mỹ: ASTM C1172, C1048, ANSI Z97.1
. Gioăng EPDM – Công nghệ từ ngành ô tô
EPDM (Ethylene Propylene Diene Monomer) là loại cao su tổng hợp được dùng phổ biến trong cửa panoramic nhờ:
-
Chịu nhiệt độ từ -60 đến +120°C
-
Không bị lão hóa dưới tia UV, ozone hoặc độ ẩm
-
Khả năng đàn hồi tốt, không biến dạng theo thời gian
-
Được ép định hình theo profile cửa bằng máy CNC áp suất cao
👉 Tuổi thọ trung bình lên tới 15–20 năm nếu lắp đặt đúng tiêu chuẩn.
. Phụ kiện cơ khí – Inox 304/316 và hợp kim kỹ thuật
Các bộ phận như bánh xe trượt, ray, chốt âm, khóa được gia công bằng:
-
Inox 304 hoặc 316 (đối với công trình ven biển)
-
Hợp kim nhôm đúc, phủ Teflon giảm ma sát
-
Thép không gỉ phủ kẽm / sơn epoxy tăng độ cứng
Ngoài ra, một số phụ kiện sử dụng vật liệu POM (Polyoxymethylene) có độ bền mài mòn cao, thường dùng trong công nghiệp ô tô.
4. Công nghệ sản xuất cửa panoramic – Chính xác đến từng chi tiết
Sản xuất cửa panoramic không giống bất kỳ hệ cửa nào khác. Để đảm bảo độ chính xác, thẩm mỹ và khả năng vận hành cao, quy trình cần sự kết hợp của nhiều công nghệ tiên tiến.
. Gia công thanh nhôm định hình
-
Đùn ép profile theo thiết kế bằng máy đùn nhôm công suất cao.
-
Cắt CNC theo bản vẽ kỹ thuật, sai số cho phép ≤ 0.1mm.
-
Xử lý bề mặt:
-
Anod hóa: tạo lớp oxit dày bền chắc.
-
Sơn tĩnh điện / phủ PVDF: chống tia UV, giữ màu lâu dài.
-
. Chế tạo kính theo yêu cầu
-
Kính cường lực được gia nhiệt đến 700°C rồi làm nguội nhanh.
-
Kính hộp được bơm khí trơ (argon) giữa 2 lớp kính và bơm keo kín viền.
-
Mài cạnh, khoan lỗ CNC chính xác để gắn phụ kiện.
. Lắp ráp module cửa
-
Các bộ khung, cánh và kính được lắp module tại xưởng trước khi vận chuyển.
-
Máy ép thủy lực được sử dụng để đảm bảo các góc vuông – kín – không rò rỉ.
-
Hệ thống gioăng, bánh xe, chốt an toàn đều được gắn và test kỹ lưỡng.
. Kiểm tra & kiểm định chất lượng
-
Test khả năng cách âm – cách nhiệt – chịu gió – thoát nước bằng mô hình giả lập.
-
Đạt các tiêu chuẩn kiểm định như:
-
ASTM E330: chống áp lực gió
-
EN 12207: kiểm tra độ kín gió
-
EN 12208: kiểm tra độ kín nước
-
5. Vai trò của thiết kế kỹ thuật trong hiệu năng và tuổi thọ cửa panoramic
Rất nhiều công trình sử dụng cửa panoramic bị rụng kính – rung cửa – kẹt ray – ẩm mốc gioăng chỉ sau vài năm sử dụng.
Nguyên nhân không đến từ vật liệu, mà đến từ thiết kế và thi công sai tiêu chuẩn kỹ thuật.
. Thiết kế khung không phù hợp tải trọng kính
-
Không tính toán đúng trọng lượng mỗi cánh
-
Dùng profile quá mỏng ở cánh kích thước lớn → xệ cánh, cong ray
. Bố trí gioăng sai vị trí
-
Lắp sai chiều gioăng EPDM → nước tràn vào
-
Gioăng không ép đủ lực → rò gió, bụi, tiếng ồn
. Lắp kính thiếu sai số an toàn
-
Khe hở kính và khung quá sát → nứt vỡ kính khi giãn nở nhiệt
-
Không dùng đệm định vị → kính bị rung khi đóng mở
. Ray không đồng đều – ray thoát nước sai độ dốc
-
Ray sàn bị lệch, tạo ma sát lớn khi trượt
-
Ray không có dốc thoát nước → đọng nước ngược vào nhà
👉 Vì vậy, vai trò của kỹ thuật thiết kế – thi công đúng tiêu chuẩn là yếu tố sống còn giúp hệ cửa panoramic phát huy được toàn bộ ưu thế vốn có.
6. Ứng dụng cấu trúc cửa panoramic theo điều kiện khí hậu và công trình
. Vùng khí hậu nóng ẩm (Việt Nam, Đông Nam Á)
Yêu cầu kỹ thuật:
-
Chống thấm nước, ngăn hơi ẩm, chịu nắng nóng gay gắt.
-
Kín khít tuyệt đối để chống bụi, côn trùng.
Cấu trúc đề xuất:
-
Kính hộp Low-E phủ phản quang.
-
Ray có tích hợp máng thoát nước 2 lớp.
-
Gioăng EPDM tăng cường, ép kép.
-
Bánh xe treo cao, tránh tiếp xúc nước đọng.
. Vùng khí hậu lạnh giá (Hà Giang, Lạng Sơn, Bắc Âu, Bắc Mỹ)
Yêu cầu kỹ thuật:
-
Cách nhiệt, chống gió mạnh, chịu co giãn do chênh lệch nhiệt.
Cấu trúc đề xuất:
-
Kính hộp 3 lớp hoặc có gas argon chống truyền nhiệt.
-
Profile nhôm đa khoang, có lớp cách nhiệt composite.
-
Gioăng đàn hồi chặn gió lạnh tuyệt đối.
-
Khóa chống đóng mở gió lốc.
. Vùng ven biển, độ mặn cao (Phú Quốc, Đà Nẵng, Vũng Tàu)
Yêu cầu kỹ thuật:
-
Chống ăn mòn muối biển, chịu gió bão cấp cao.
Cấu trúc đề xuất:
-
Nhôm anod hoặc phủ fluorocarbon dày ≥30 micron.
-
Inox 316L cho tất cả phụ kiện (ray, khóa, bản lề).
-
Kính dán an toàn 2 lớp + cường lực.
-
Ray inox 304 âm sàn, có lưới lọc cát biển.
. Công trình cao tầng / penthouse / khách sạn
Yêu cầu kỹ thuật:
-
Chịu áp lực gió lớn.
-
An toàn chống rơi rớt vật liệu.
-
Bảo trì đơn giản.
Cấu trúc đề xuất:
-
Khung profile độ dày 2.0 – 2.5 mm.
-
Bánh xe tự chỉnh lực – chống rung.
-
Gioăng siêu kín 3 lớp.
-
Kính hộp nhiều lớp, kháng va đập cấp độ E2 (EN356).
. Biệt thự vườn – resort – nghỉ dưỡng
Yêu cầu kỹ thuật:
-
Tối đa hóa tầm nhìn, chống côn trùng, giữ nhiệt ổn định.
Cấu trúc đề xuất:
-
Ray phẳng sàn liền mạch.
-
Lưới chắn côn trùng tích hợp.
-
Kính low-E mềm, phản nhiệt, chống chói.
-
Cánh mở 2 chiều linh hoạt, giảm chấn âm sàn.
7. Kết luận & xu hướng thiết kế kỹ thuật cửa panoramic 2025+
. Thiết kế khung ẩn hoàn toàn
-
Xu hướng ẩn toàn bộ khung vào tường – sàn – trần.
-
Chỉ còn tấm kính hiện diện – tạo hiệu ứng “vô hình hóa”.
. Cửa panoramic thông minh
-
Kết hợp cảm biến đóng/mở, điều khiển qua điện thoại.
-
Tích hợp hệ thống rèm kính tự động bên trong.
-
Đóng – mở bằng giọng nói, nhận diện khuôn mặt.
. Siêu cách âm – cách nhiệt – kháng thiên tai
-
Cửa đạt tiêu chuẩn Passivhaus – nhà tiết kiệm năng lượng.
-
Khả năng chống bão ≥ cấp 13, áp lực gió ≥ 5000Pa.
-
Kính 3 lớp cách âm ≥ 50dB.
. Hệ modular lắp ghép – thi công nhanh
-
Tất cả khung, kính, phụ kiện lắp sẵn tại nhà máy.
-
Vận chuyển đến công trình chỉ cần ghép nhanh – giảm thời gian thi công tới 50%.
-
Giảm thiểu lỗi kỹ thuật tại công trình.
-
